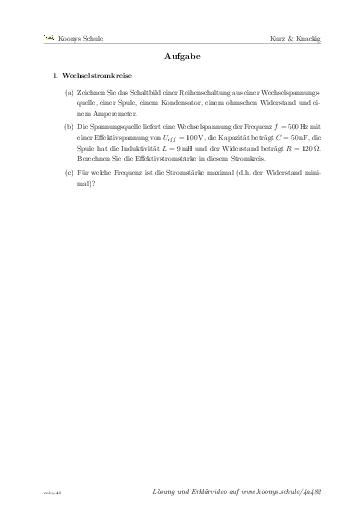

Aufgabe

Zeichnen Sie das Schaltbild einer Reihenschaltung aus einer Wechselspannungsquelle, einer Spule, einem Kondensator, einem ohmschen Widerstand und einem Amperemeter.

Die Spannungsquelle liefert eine Wechselspannung der Frequenz $f = 500\,\mathrm{Hz}$ mit einer Effektivspannung von $U_{eff} = 100\,\mathrm{V}$, die Kapazität beträgt $C = 50\,\mathrm{nF}$, die Spule hat die Induktivität $L = 9\,\mathrm{mH}$ und der Widerstand beträgt $R = 120\,\mathrm{\Omega}$. Berechnen Sie die Effektivstromstärke in diesem Stromkreis.

Für welche Frequenz ist die Stromstärke maximal (d.h. der Widerstand minimal)?
